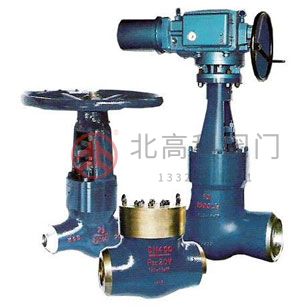

“高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本類閥門在管道中一般應當水平安裝。

1、高溫高壓電站閘閥主要設計規范

設計與制造 GB/T12234 ASMEB16.34

結構長度 JB/T3595

接口連接尺寸 JB/T3595 GB/T12224

檢驗與試驗 JB/T3595 MSS SP61

壓力與溫度基準 JB/T3595 ANSI B16.34

2、高溫高壓電站閘閥主要壓力等級

公稱壓力 200、250、320

工作壓力P 55 100V、P 55 140V、P 55 170V

3、高溫高壓電站閘閥結構優勢

1.采用壓力自緊式密封，閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

4. 高溫高壓電站閘閥相關標準

JBT 3595-2002電站閥門 一般要求

JB/T 5263-2005 電站閥門鑄鋼件技術條件

JB/T 4018 電站閥門 型號編制方法

DL 959-2005 電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005 電站閥門電動執行機構

DLT 850-2004 電站配管

GB 10869 電站調節閥技術條件

GBT 10868-2005 電站減溫減壓閥

5. 高溫高壓電站閘閥與其他閥門區別

高溫高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門低，單純從溫度方面比也比通用閥門低。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

國標高溫高壓電站閘閥用途

焊接連接閘閥適用于公稱壓力PN20.0-32.0MP，工作溫度小于等于540°（其中P57170V工作溫度為570°）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。

國標高溫高壓電站閘閥結構特點：

1、設計制造按JB/T3595、E101等標準。

2、采用流道等經直通結構，極大降低了流阻系數與能拉的耗損，顯著提高了閥門使用壽命和性能。

3、閥門中腔采用壓力自緊式密封結構，密封性能好。

4、閘板與閥座密封采用硬質合金堆焊而成，耐磨，耐高溫，耐腐蝕，抗擦傷性能好。

5、閥桿表面經抗蝕性氮化處理。有良好的抗腐蝕性和抗擦傷性。

6、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

7、配多轉式電動裝置，可實現遠方控制及就地操作。
