電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統(tǒng)的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
【產品用途】

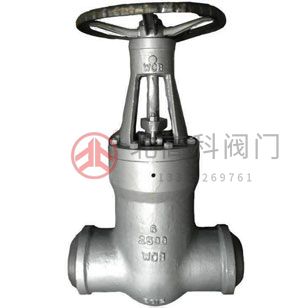

北高科集團閥門廠生產的Z61Y-160 250 320高壓電站閘閥對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力 PN250~PN320，閥體材料為碳素鋼的高溫高壓電站閘閥。
【性能參數】
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體 |
Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽 | WCB |
Z61Y-320 | 320 | 32 | ≤425 | 水、蒸汽 | WCB |
【主要零件材料】
型號 | 材料 | ||||
閥體 | 閥板 | 閥蓋 | 閥桿母 | 填料 | |
Z61Y-250 | WCB | WC6 | WCB | 38CrMoA1A | 柔性石墨 |
Z61Y-320 | WCB | WC6 | WCB | 38CrMoA1A | 柔性石墨 |
【主要外形和連接尺寸】
DN | L | D | H | D0 | 重量/Kg |
50 | 280 | 82 | 585 | 300 | 42 |
65 | 340 | 110 | 650 | 320 | 53 |
80 | 475 | 130 | 680 | 400 | 130 |
100 | 500 | 170 | 755 | 450 | 180 |
125 | 600 | 195 | 830 | 500 | 190 |
150 | 700 | 225 | 1050 | 550 | 320 |
175 | 750 | 255 | 1050 | 600 | 400 |
200 | 800 | 285 | 1050 | 650 | 550 |
225 | 850 | 300 | 1100 | 700 | 600 |
<
<
<
<
<
<
<
<
<
<
