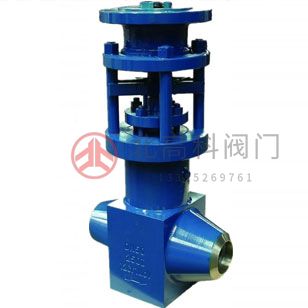

抗沖刷截止閥安裝在汽水管路上，作為啟閉裝置。該系列閥門改變了傳統截止閥的結構形式，高壓差節流套筒結構。具有抗沖刷性強、操作輕松、使用壽命長、閥內件可拆、維修成本低等特點，用于10～600MW機組。

一、用途

北高科集團閥門廠生產的J68Y方體抗沖刷截止閥主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損非?？?，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用閥門—免沖刷截止閥。

二、標準與規范

三、結構簡述：

1.高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,閥瓣和閥座設計成隱藏式結構，這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。

2.耐高溫、高壓和耐沖蝕的性能主要零件均選用優質不銹鋼制造，閥芯和閥座的密封部位均采用堆焊司太立硬質合金的特殊加工工藝，密封面堆焊層不低于2.5mm。

3.閥瓣和閥籠之間接觸而不產生摩擦力,閥籠直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。

4.閥桿、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。

5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。

6.填料為柔性石墨，內加鎳絲, 柔軟耐磨,不會刮傷閥桿。

7.此閥門可以長期使用，只需在管道上面更換損壞內件即可（包括閥座、閥瓣、閥桿、閥籠、填料等）。

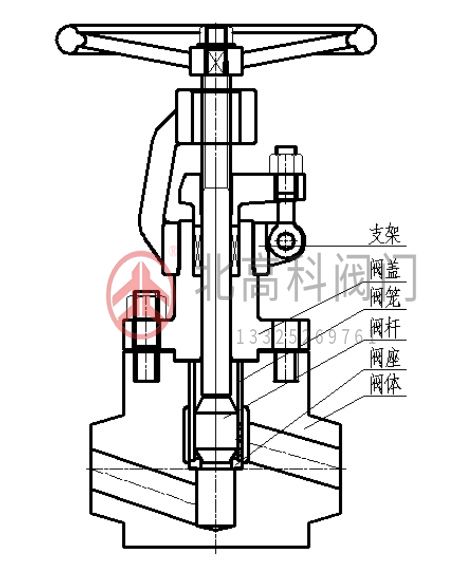

四、主要外形

五、特點

1、該產品的閥瓣密封面內凹式結構和整體焊接硬質合金，當閥瓣開啟的瞬間，由于閥瓣的外圈有堆焊的硬質合金，對介質的流速有阻礙作用，使流速降低，減少了沖刷，同時也使閥座內外壓差減小，減少了氣蝕對密封面的損害，有效保護閥瓣密封面被介質沖刷和提高抗沖刷能力。

2、該產品中腔加保護套結構，保護套表面進行CrC噴涂，解決介質對閥體中腔的高速沖刷，提高抗沖刷能力。

3、該產品閥瓣、閥座、中腔保護套可更換結構，不需要更換閥門主體，延長閥門的使用壽命，降低使用成本。
