氣動套筒調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、氣動薄膜切斷閥，偏心蝶閥等。

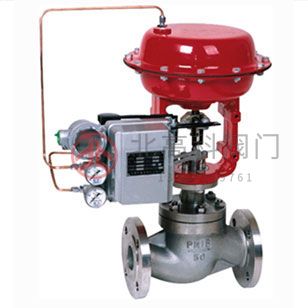

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
特點如下：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善有渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
5、閥體按流體力學原理設計成等截面低流阻，可調范圍大。
該產品具有動作可靠，流量特性精度高，可調比大，結構緊湊，外型尺寸小等優點，可廣泛應用在石油化工、醫藥、冶金、造紙、水處理等行業要求噪音低，壓差大的工業過程控制系統。
主要技術參數
|
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 10 12 15 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 150 | 200 | 250 | 300 |
|
額定流量系數（Kv） 直線300 | 1.8 2.8 4.4 6.9 | 11 | 17.5 | 27.5 | 44 | 69 | 110 | 176 | 275 440 | 690 | 1000 | 1600 |
|
額定流量系數（Kv） 百分比 | 1.6 2.5 4 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 400 | 630 | 900 | 1440 |
| 公稱壓力 MPa | 0.6 1.0 1.6 2.5 4.0 6.4 |
| 流量特性 | 直線、等百分比 |
| 介質溫度℃ | -15~200、-40~250（常溫型） -40~450（中溫型） |
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB78，鑄鋼法蘭尺寸按JB79 |
| 法蘭型式 | 法蘭密封面型式按JB77，其中鑄鐵法蘭為光滑式，鑄鋼法蘭為凹式 |
|
閥體材質PN(MPa) 0.6,1.6 | HT200、WCB |
|
閥體材質PN(MPa) 4.0,6.0 | WCB、ZG1Cr18Ni、ZG0Cr18Ni12Mo2Ti |
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti |
| 上閥蓋型式 | 普通式（常溫型）、熱片式（中溫型） |
| 可調比R | 50:1 |
行程mm | 10 | 16 | 25 | 40 | 60 | 100 |
注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度也可按用戶需求確定。
執行機構主要技術參數
| 型號 | ZH(A)(B)-22 |
ZH(A)(B)-23 |
ZH(A)(B)-34 |
ZH(A)(B)-45 |
有效面積c ㎡ | 350 | 350 | 560 | 900 |
| 行程mm | 16 | 25 | 40 | 60 |
| 彈簧范圍KPa | 20~100（標準）；40~200；80~240；20~60；60~100 |
性能指標
| 項目 | 指標值 |
| 基本誤差％ |
不帶定位器±5.0 帶定位器±1.0 |
| 回差％ |
不帶定位器≤3.0 帶定位器≤1.0 |
| 死差％ |
不帶定位器≤3.0 帶定位器≤0.4 |
| 額定行程偏差％ |
±2.5 |
| 始終點偏差％ | 氣關 不帶定位器 始點±5.0 終點±2.5 帶定位器 始點±1.0 終點±1.0 氣開 不帶定位器 始點±2.5 終點±5.0 帶定位器 始點±1.0 終點±1.0 |
| 允許泄漏量L/h | 2×10﹣3×閥額定容量 |
允許壓差（PMa）
| 開關方式 | 助興機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 |
公稱通徑25mm |
公稱通徑40mm |
公稱通徑50mm |
公稱通徑65mm |
公稱通徑80mm |
公稱通徑100mm |
公稱通徑150mm |
公稱通徑200m |
|
氣開 |
ZHA-22 |
20～100 20～100 40～200 | 0.14 0.25 0.4 |
- P P或R | 3.00 6.4 6.4 | |||||||
| 氣開 |
ZHA-23 |
20～100 20～100 40～200 |
0.14 0.25 0.4 |
- P P或R | 2.25 6.4 6.4 | 1.95 6.4 6.4 | ||||||
|
氣開 |
ZHA-34 |
20～100 20～100 40～200 |
0.14 0.25 0.4 |
- P P或R | 2.36 6.4 6.4 | 2.04 6.4 6.4 | 1.67 6.4 6.4 | |||||
|
氣開 |
ZHA-45 |
20～100 20～100 40～200 |
0.14 0.25 0.4 |
- P P或R | 1.41 6.4 6.4 | 1.41 6.4 6.4 | ||||||
|
氣關 |
ZHB-22 |
20～100 40～200 80～240 |
0.14 0.25 0.4 |
- P P或R | 1.5 4.5 6.4 | |||||||
|
氣關 |
ZHB-23 |
20～100 40～200 80～240 |
0.14 0.25 0.4 |
- P P或R | 1.13 3.38 6.4 | 0.98 2.93 6.4 | ||||||
|
氣關 |
ZHB-34 |
20～100 40～200 80～240 |
0.14 0.25 0.4 |
- P P或R | 1.18 3.54 6.4 | 1.02 3.06 6.4 | 0.84 2.51 5.85 | |||||
|
氣關 |
ZHB-45 |
20～100 40～200 80～240 |
0.14 0.25 0.4 |
- P P或R | 0.71 2.12 4.94 | 0.57 1.71 4.00 |
注：1）P-閥門定位器；R-壓力繼動器。
2）允許壓差為閥關閉P2=0狀態下，△P的最大值。
3）最大壓差超過1.0MPa，閥塞、套筒表面堆焊硬質合金。
可配附件：定位器、手輪機構、空氣過濾減壓器等。
外形尺寸
主要零件材料
<
<
<
<
<
<
<
<
<
<
