【產品說明】

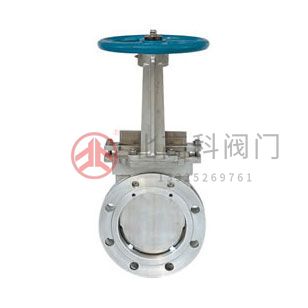

PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。
采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
【產品性能參數】
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| PZ73H-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
| PZ73F-10P/16P | ||||
| PZ73Y-10P/16P |
產品零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體 | 閥桿 | 密封面 | 填料 | |
| PZ73H-10C/16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 |
| PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||
產品外形及結構尺寸 (PN10)
| DN | L | D | D1 | D2 | H | z×M | D0 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
| 800 | 190 | 1010 | 950 | 898 | 2×M | 24×M30 | 680 |
產品外形及結構尺寸 (PN16)
| DN | L | D | D1 | D2 | H | z×M | D0 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
| 450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
| 800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
<
<
<
<
<
<
<
<
<
<
